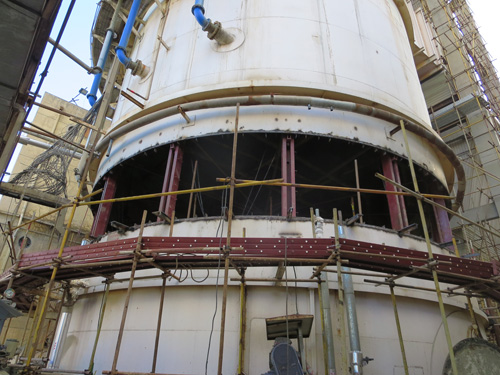

顶升方式和液压顶升电气控制部分

2022-04-20 16:39:53
动态详情

对于多跨连续梁桥,可以实现多跨同步顶升和比例顶升。顶升方式有两种:直接顶升梁体的加高垫石顶升和截柱顶升。对于液压顶升装置施工中重要的受力结构,如钢牛腿、钢抱箍、钢支撑、限位装置等经过严谨的计算分析,并经现场力学性能试验后才能正式使用。桥梁顶升施工风险大,在正式顶升施工前进行重大危险源识别,并进行施工风险评估,在施工过程中对危险源实行动态控制。在顶升施工过程中,建立三方监测体系,对梁体关键部位的应力,梁体的偏位和顶升高度进行实时监测。

一、梁体偏位监测

顶升过程中较忌梁体发生纵向和横向位移,因此建立一个测量控制网,监测梁体的纵、横向偏位情况。根据施工需要,每顶升一个阶段,监测一次。梁体的纵向、横向偏位均控制在10mm以内。

二、顶升高度监测

桥梁顶升施工的质量很大程度是通过控制顶升高度的精度来体现。虽同步液压提升设备控制系统能将顶升高度的精度控制在1mm以内,但通过桥面标高的测量来校核,并以实测顶升高度指导顶升施工。顶升高度控制指标:(1)桥面上每个桥墩处横向布置4个标高测点,各次顶升时,这4个点的顶升高度差值超过1mm时,测量人员向顶升施工总指挥警报,并及时作出调整。(2)每个桥墩处梁体的实测顶升高度与设计顶升高度差值控制在+5mm以内。

三、关键部位的应力监测

在顶升过程中,对各跨梁体的应力进行监测,监测关键截面有墩顶、1/4截面、3/4截面、跨中截面。需要监测的部位还包括下抱箍底部的立柱砼表面,盖梁侧面。监测这些截面的应力变化,防止出现较快的拉应力或压应力变化,在梁体出现拉应力时应警报。

桥梁顶升限位系统

在顶升过程中,桥梁处于一种飘浮不定的状态,结构很脆弱,只要有一点滋扰,整个上部结构可能瞬间坍塌。且由于液压缸安装的垂直误差及其他不利因素的存在,在液压提升装置作业过程中可能会出现微小的水平位移,因此应分别在桥梁纵、横两个方向安装顶升限位装置。限位装置自身应具有足够的强度,并应在限位方向也有足够的刚度,以确定。

桥墩限位支架应安装在桥墩两侧,每侧两个限位支架,包括一个横向限位支架和一个纵向限位支架。如在中墩处的横隔梁,在中墩顶安装横向限位支架和一个纵向限位支架;也可以利用顶升托架的分配梁,在下部分配梁靠近柱侧内设置钢档,并安装横向限位装置,在顶升托架与横向限位装置安装完毕后,再在下部分配梁上安装纵向限位装置,其通过螺栓与下分配梁连接,限位装置在顶升过程中与顶升托架一起在柱上滑动。

桥台处也要安装纵向限位支架,边墩处的横向限位支架设置在桥台两侧;纵向限位支架应考虑作用在桥台后的钻孔灌注桩上,既解决了台后挡土问题,又解决了纵向限位的难题;也可以在现有桥台的台背与上部结构的台缝位置安装限位装置,作为桥台处的纵向限位。由于安装位置有限,限位支架的部分连接要在安装后进行现场焊接。

限位支架固定后,可旋转可调限位螺栓,使用支架滑板顶紧安装于梁表面的导向槽钢。滑板与槽钢之间涂抹黄油,以减少摩阻力。液压顶升设备施工过程中梁受支架滑板的限位,只能沿竖直方向滑动,可避免梁体发生水平位移。

液压顶升电气控制部分由下列各工作单元组成:

一、总电气柜:主控室配电、动力装置交流配电、控制装置直流配电。

二、吊点电气控制柜:负责单个吊点的电气控制。它们既是系统联动时受计算机控制的执行机构,又是提升系统处于手控状态时的单点控制装置,可以单操作吊点的升降动作。

三、总控台:负责提升系统的启动、停车、紧急停机;操作方式设定;各种信息呈现,并设有计算机控制设备的机架、操作台、通讯装置等。

四、供配电线路:包括380V、220V交流电、24V直流电等供配电线路及各种稳压电源等,负责包括控制系统和执行系统在内的液压提升系统集中供电。

五、液压系统的驱动电路:包括控制液压提升器动作的电磁阀控制电路;调节液压流量的电液控制器和比例阀控制电路等。

六、泵站控制箱:负责液压泵站的电气控制。

七、自动检测和信号呈现装置:包括检测液压系统状态的传感器及其传输电路,检测吊点高度的传感器及其传输电路,以及各种仪表、指示灯、信号呈现板等。
